【出来形測定・工事完了】

新潟市の工事監督員より、更生管延長・内径、モルタル充填確認を確認していただき
無事工事完了致しました。
これをもって現場作業は終了となります。
期間中は交通規制や施工にて生じる音等でご迷惑をおかけしておりました。
ご理解とご協力ありがとうございました。

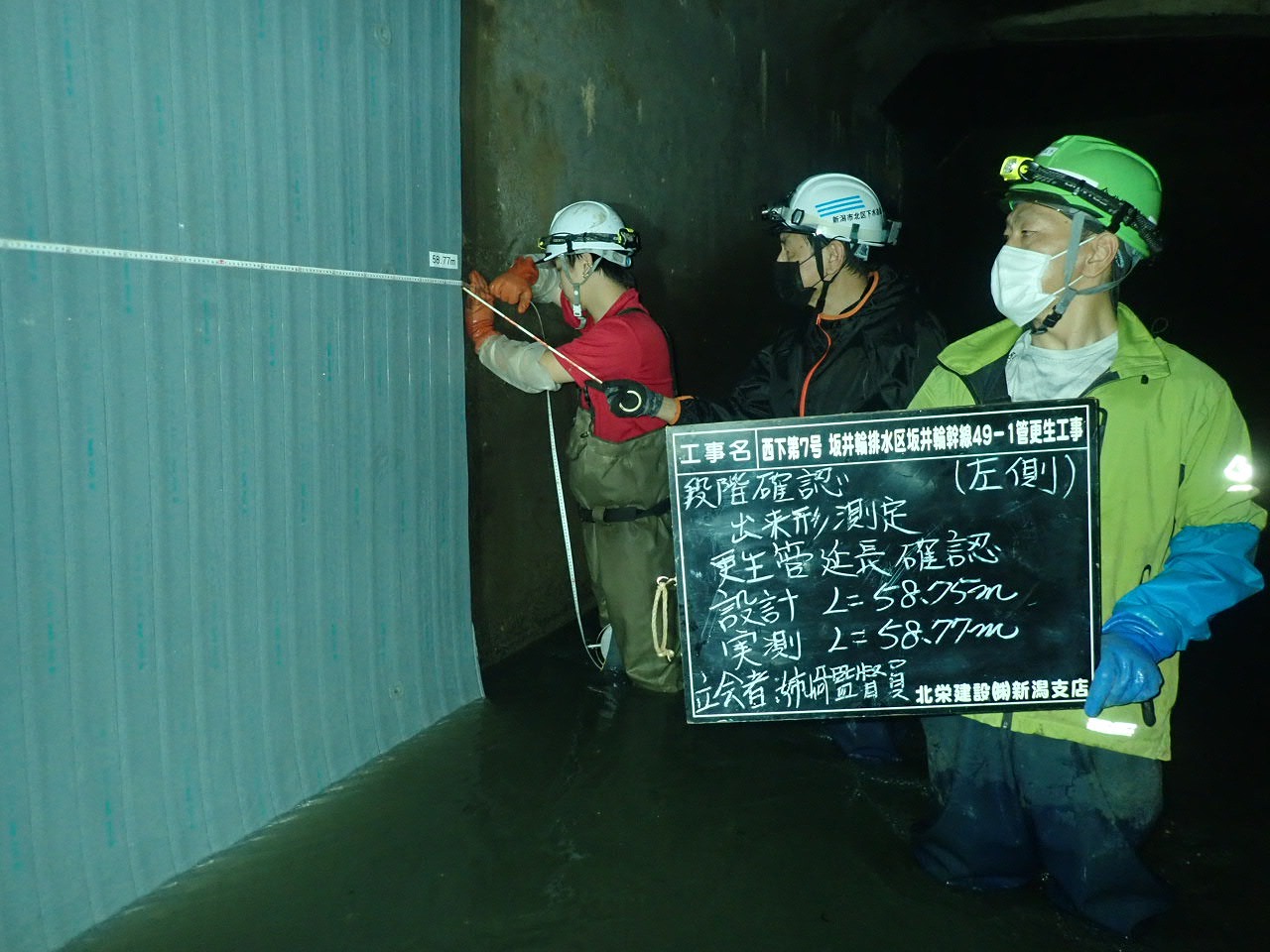

出来形測定(延長)

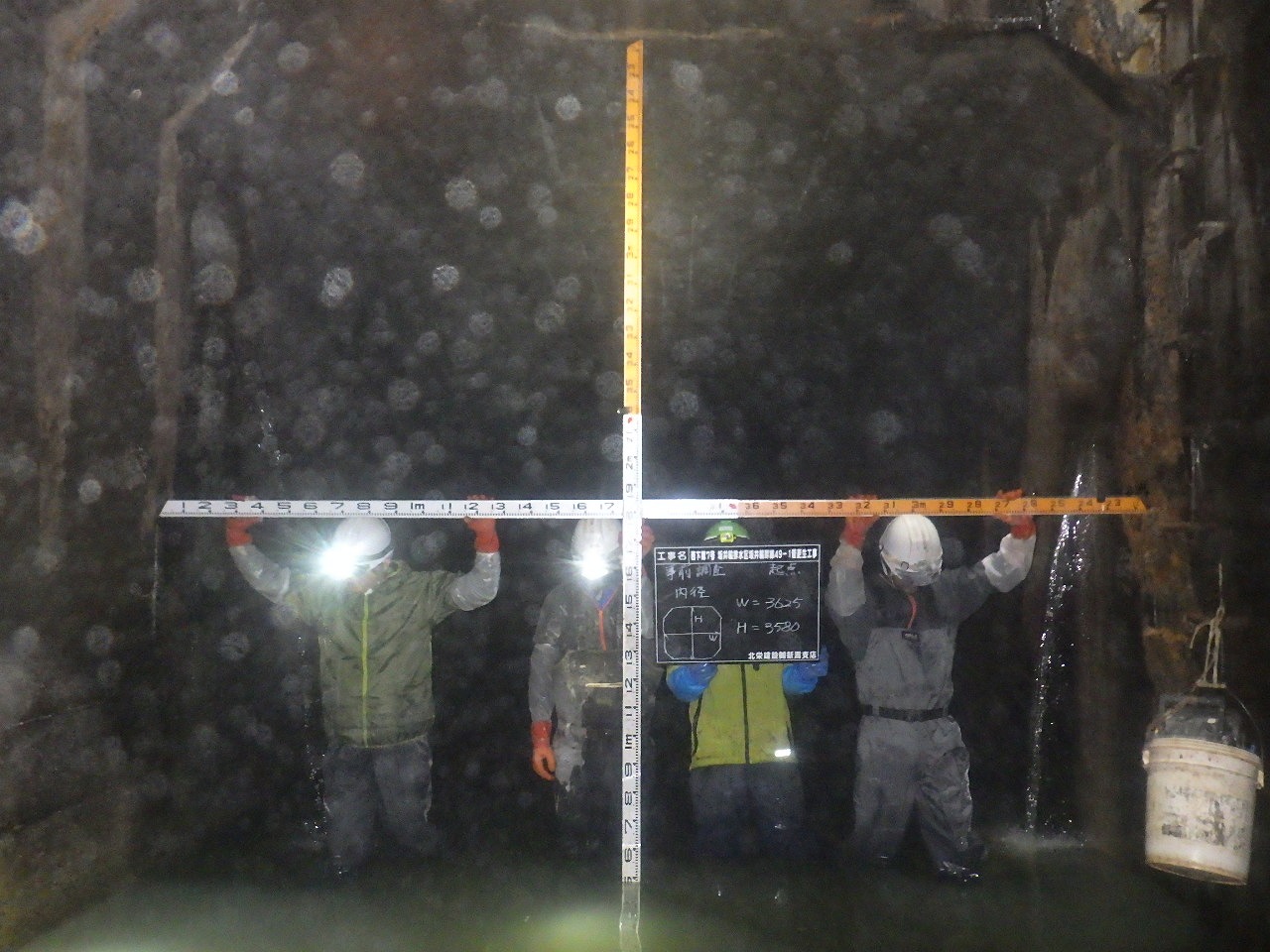

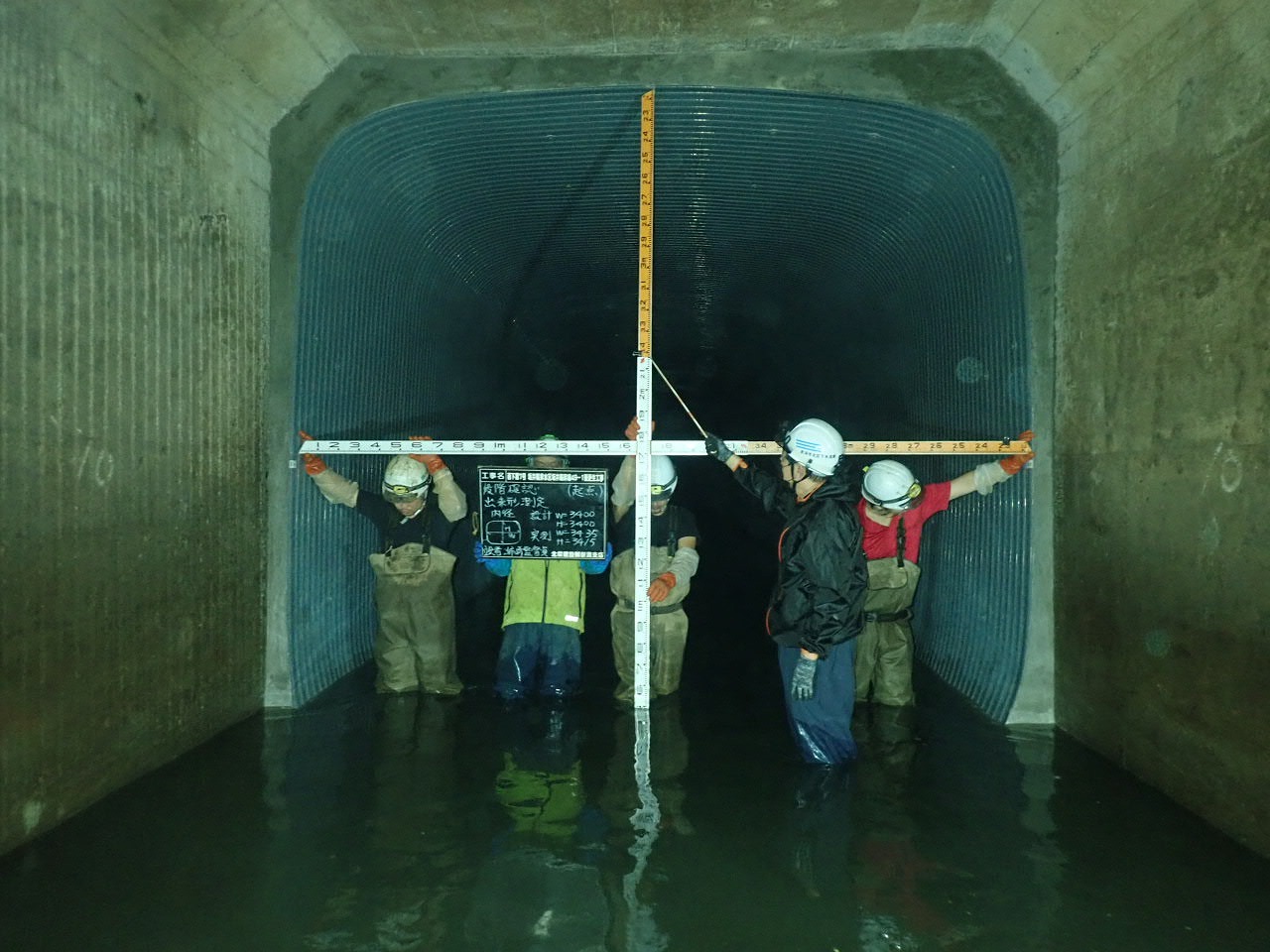

出来形測定(内径)

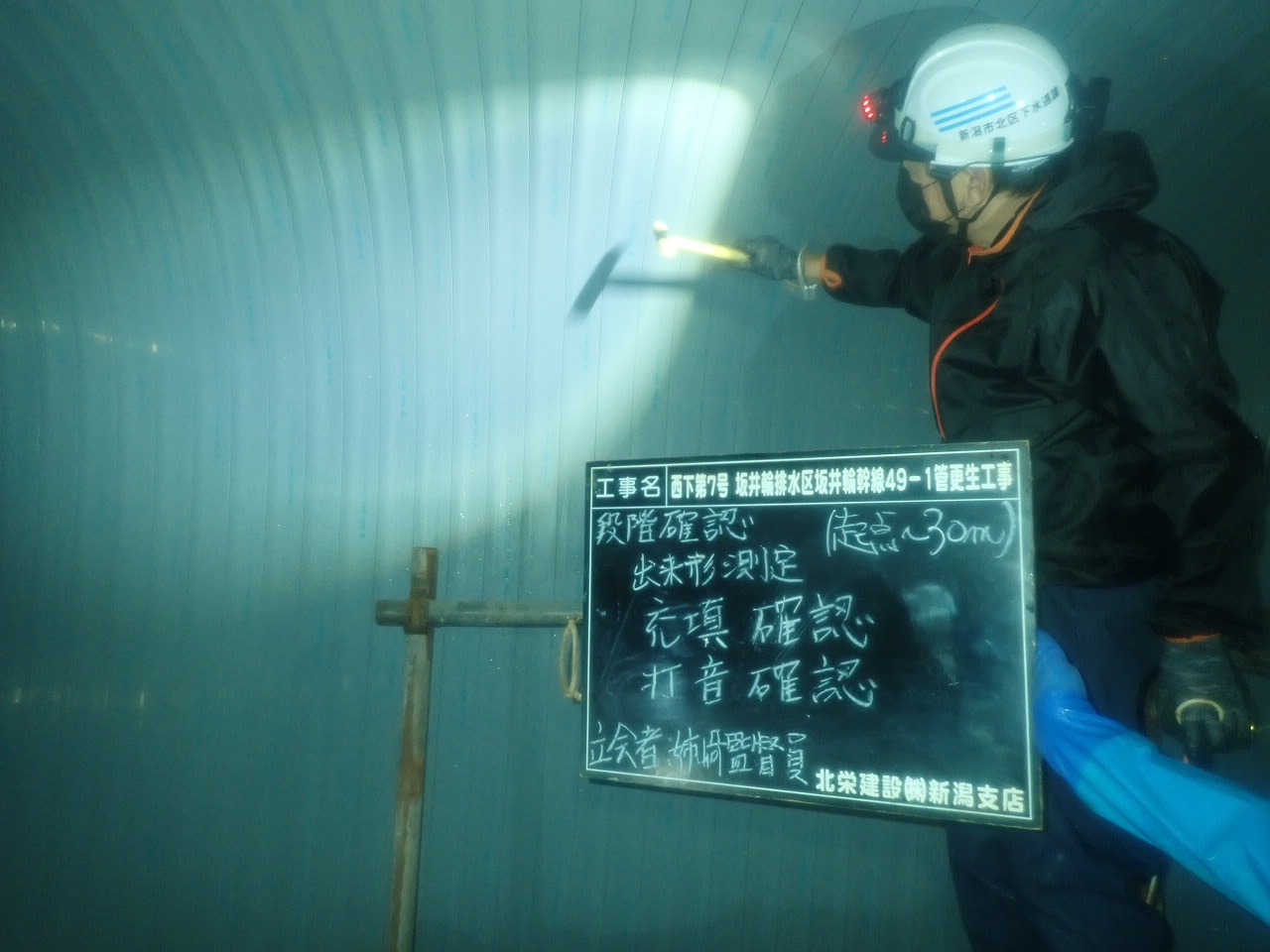

モルタル充填確認(打音による確認)

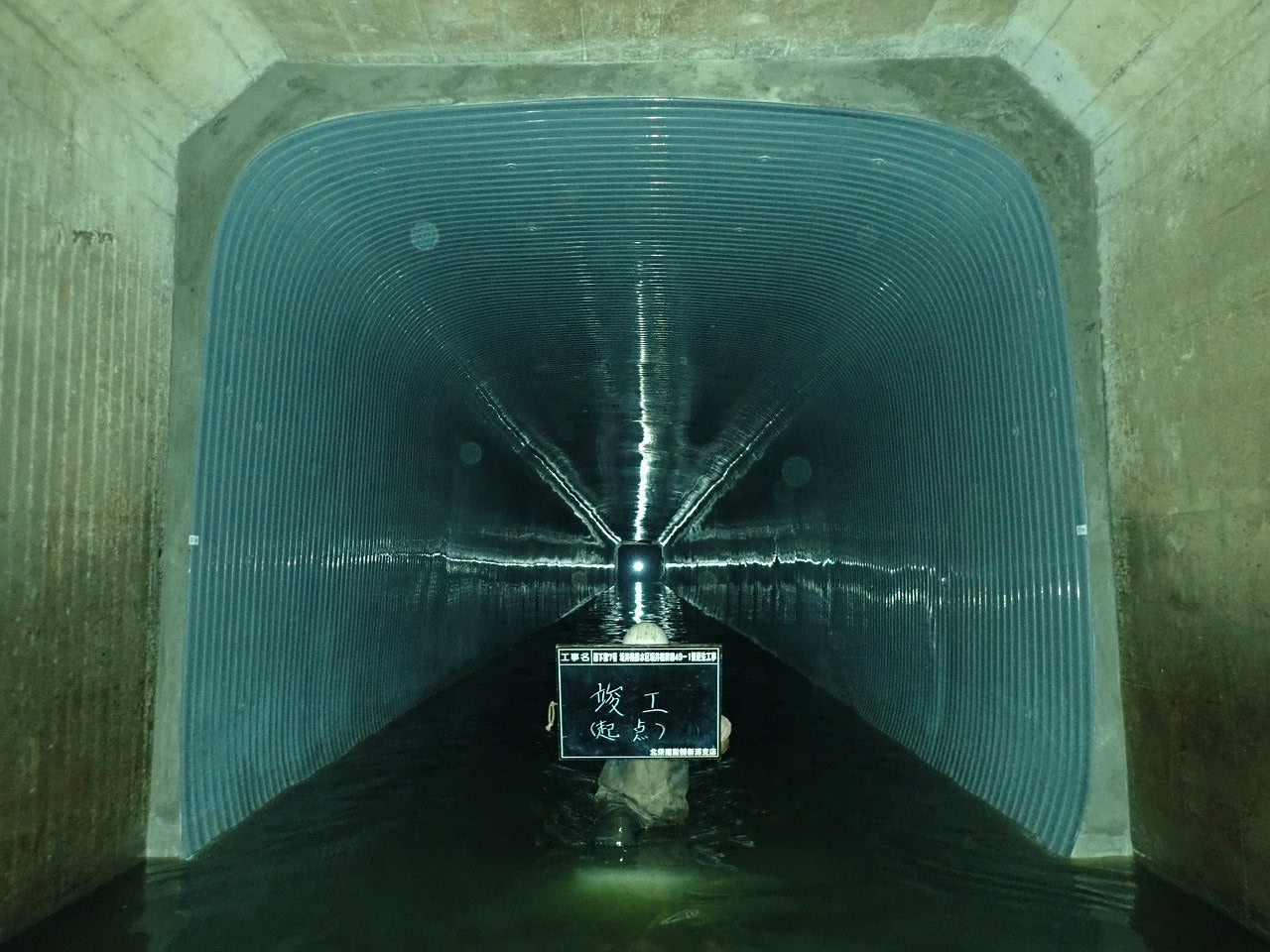

竣工　(起点→終点)

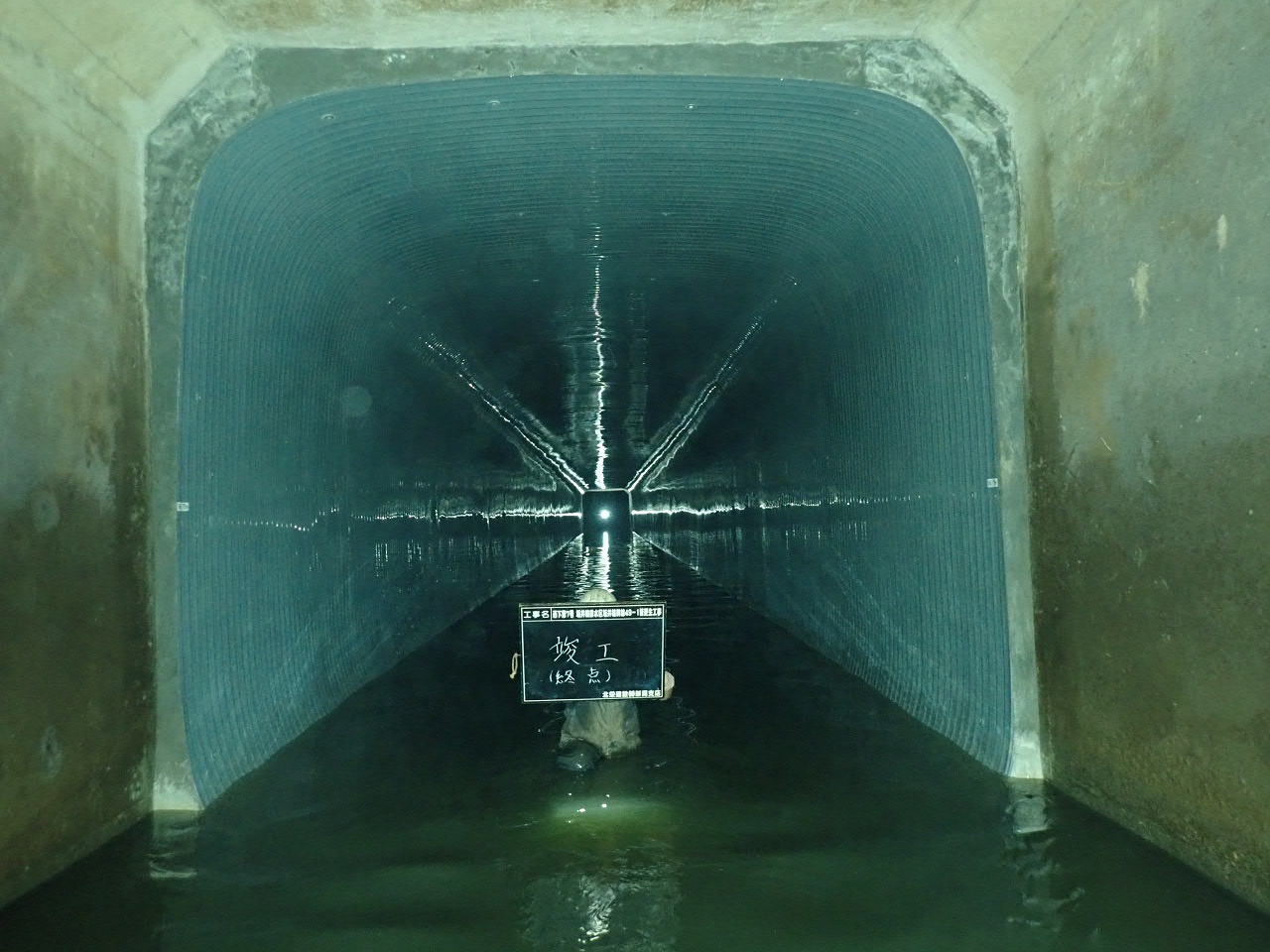

竣工　(終点→起点)

【裏込注入工】

新潟市の工事監督員より、モルタルの溢流状況を確認していただきました。
その後、溢流モルタルの比重も確認していただきました。
これにて、裏込注入作業は終了となります。

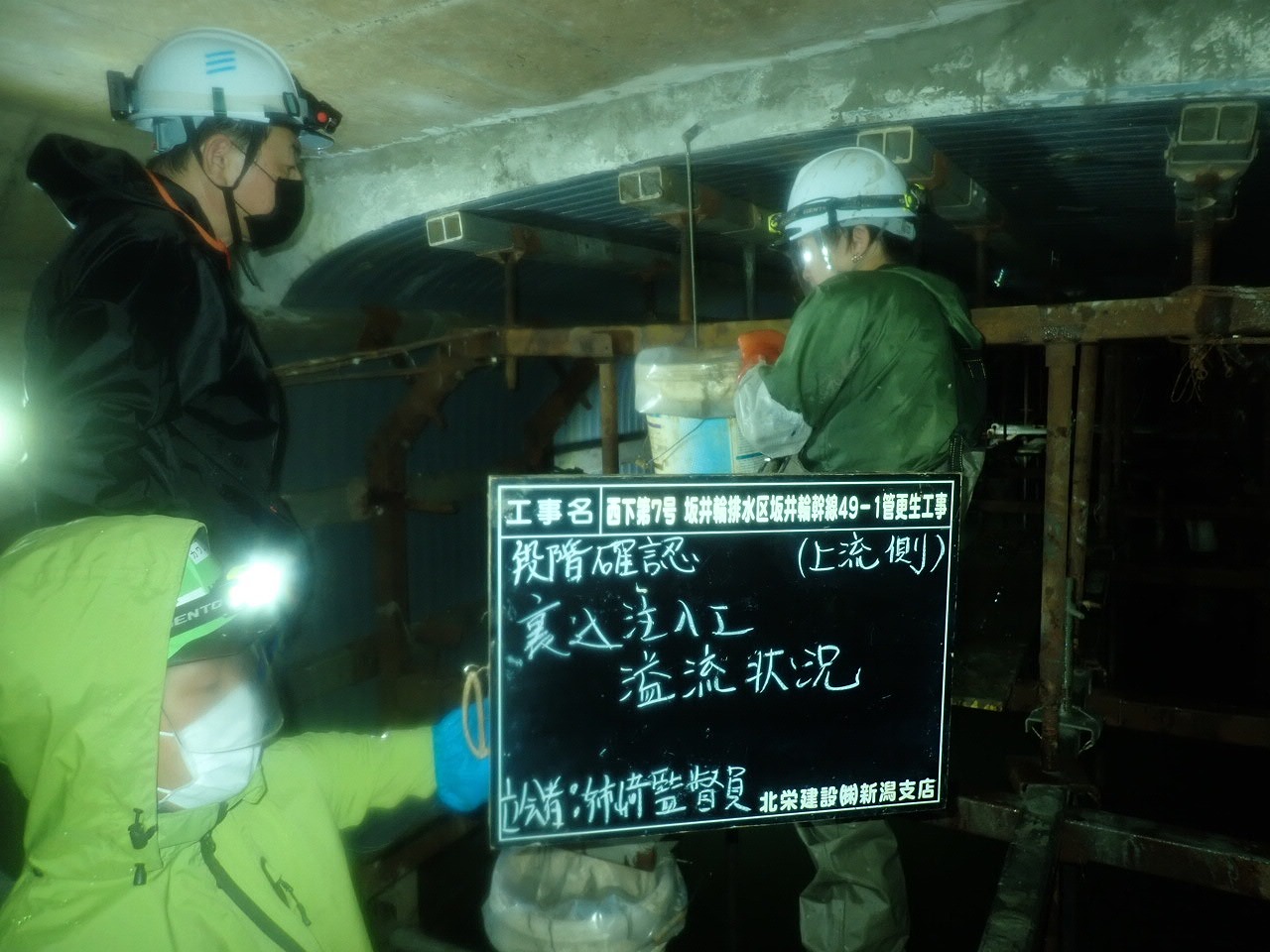

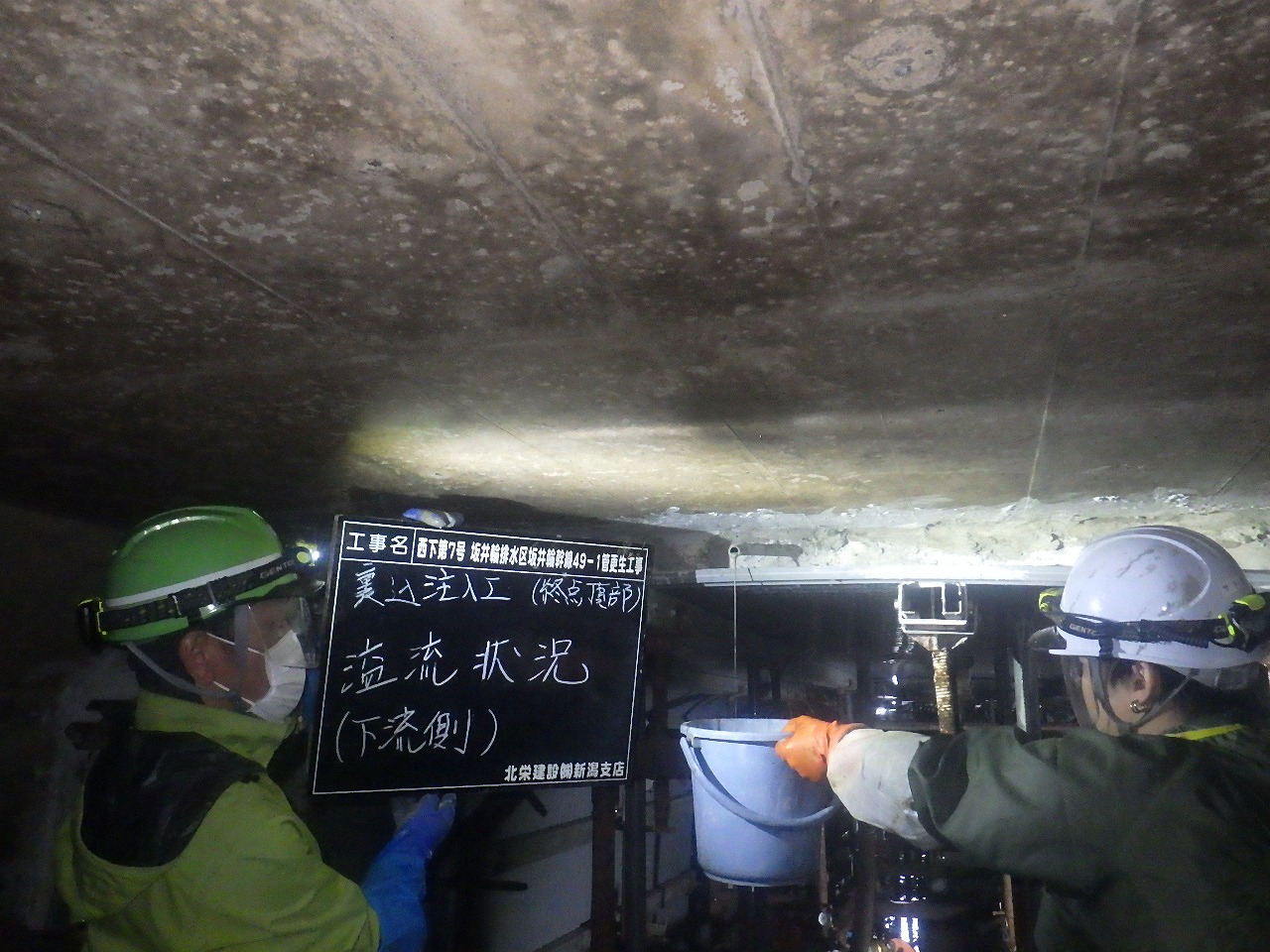

溢流状況

溢流状況

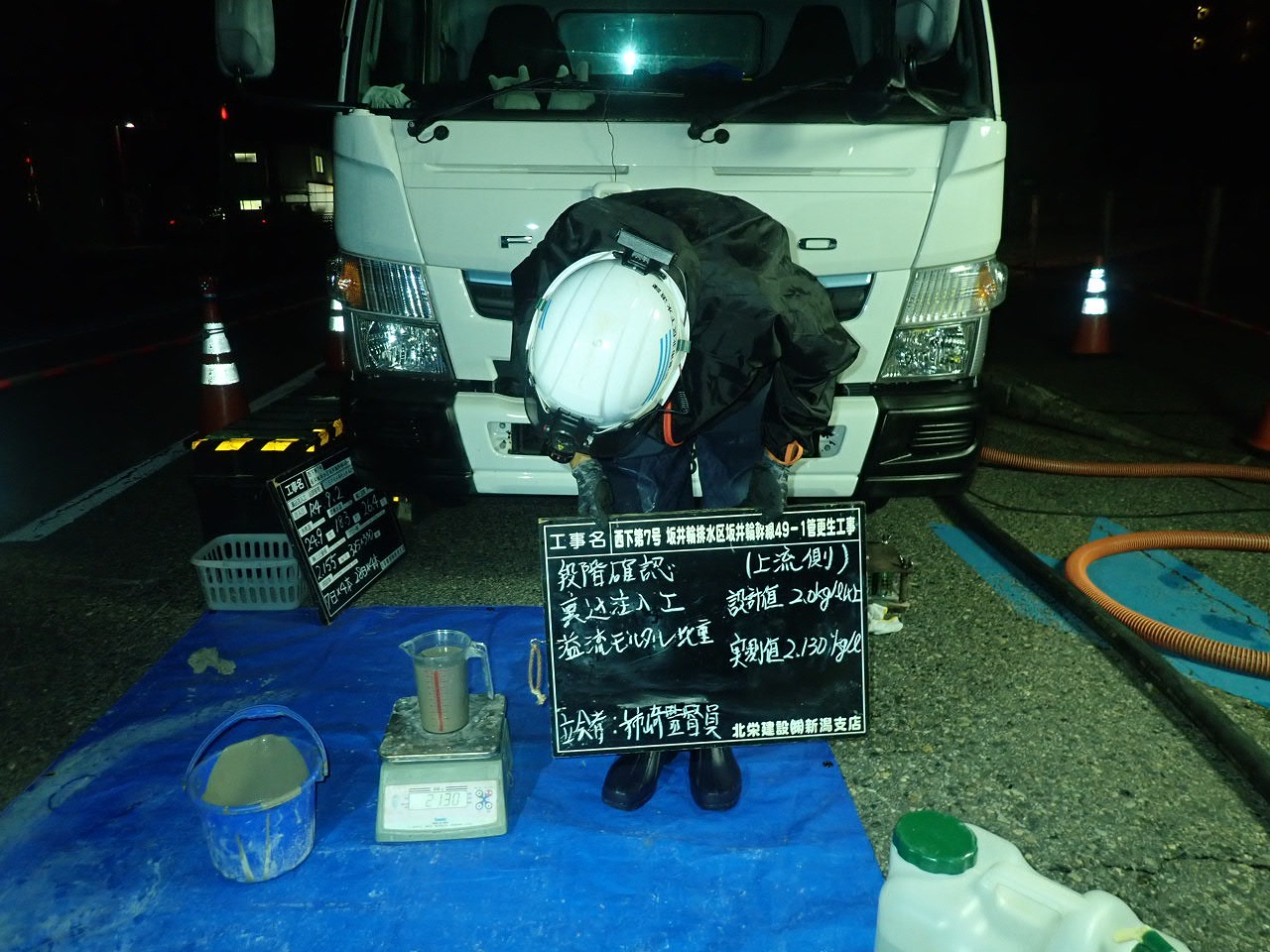

溢流モルタル比重測定

【裏込注入工】

裏込注入工とは、既設管と更生管の隙間に裏込材(モルタル)を注入することにより、一体化し 強固な下水道管となります。
溢流状況は充填したモルタルが、パイプから溢れ出てきたことで充填していることが確認でき ます。

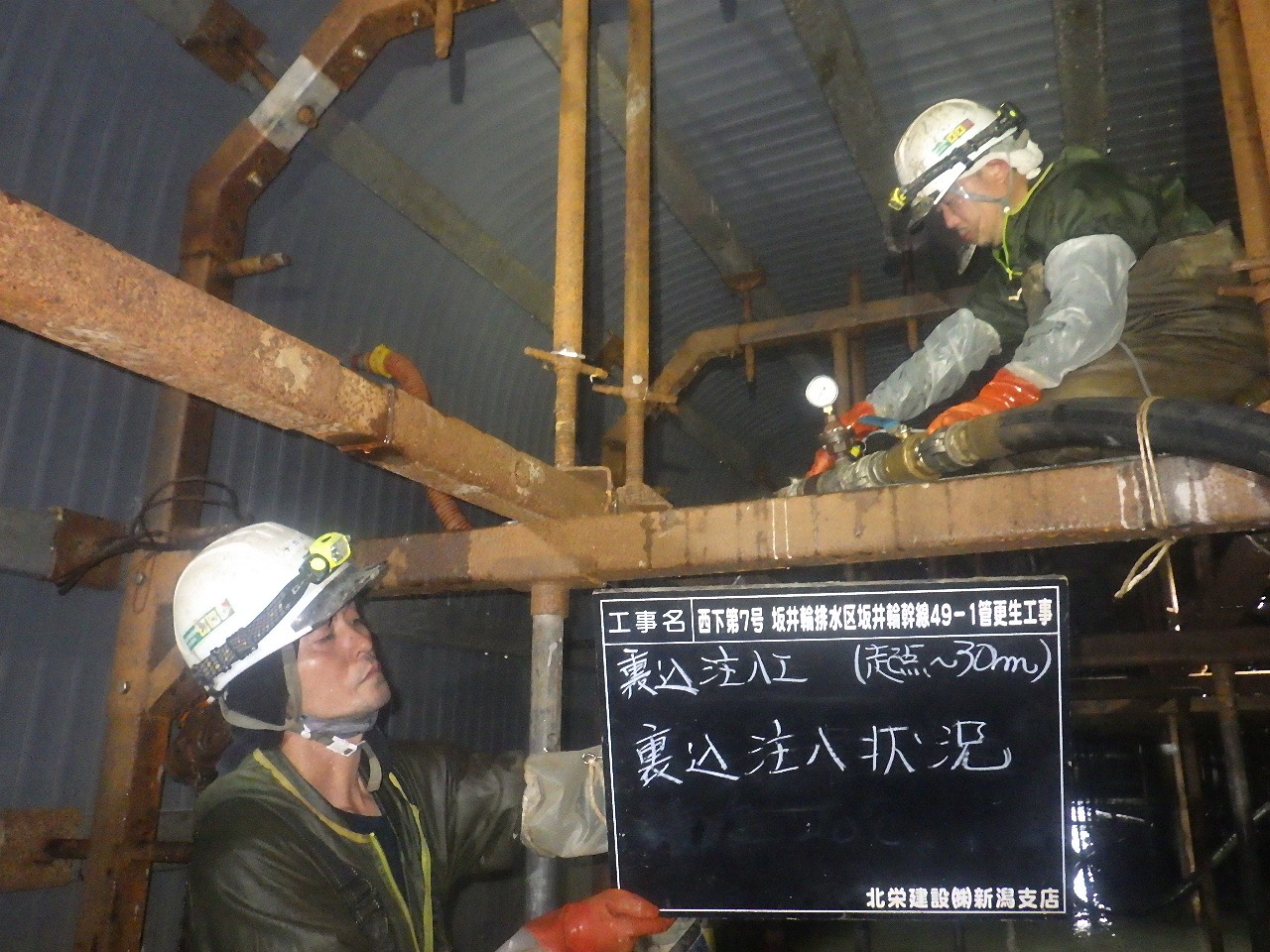

裏込注入状況(管内)

裏込注入状況(管内)

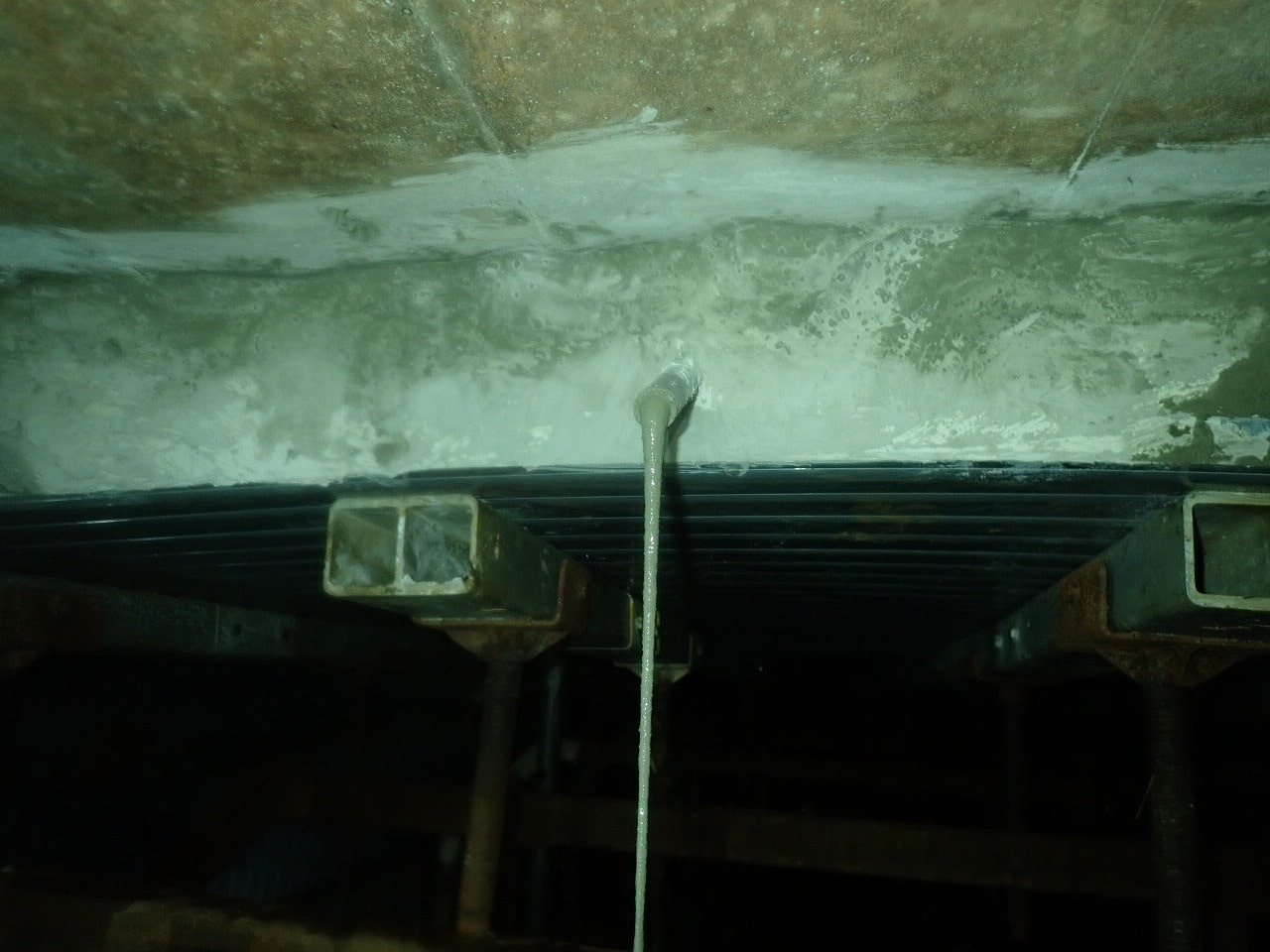

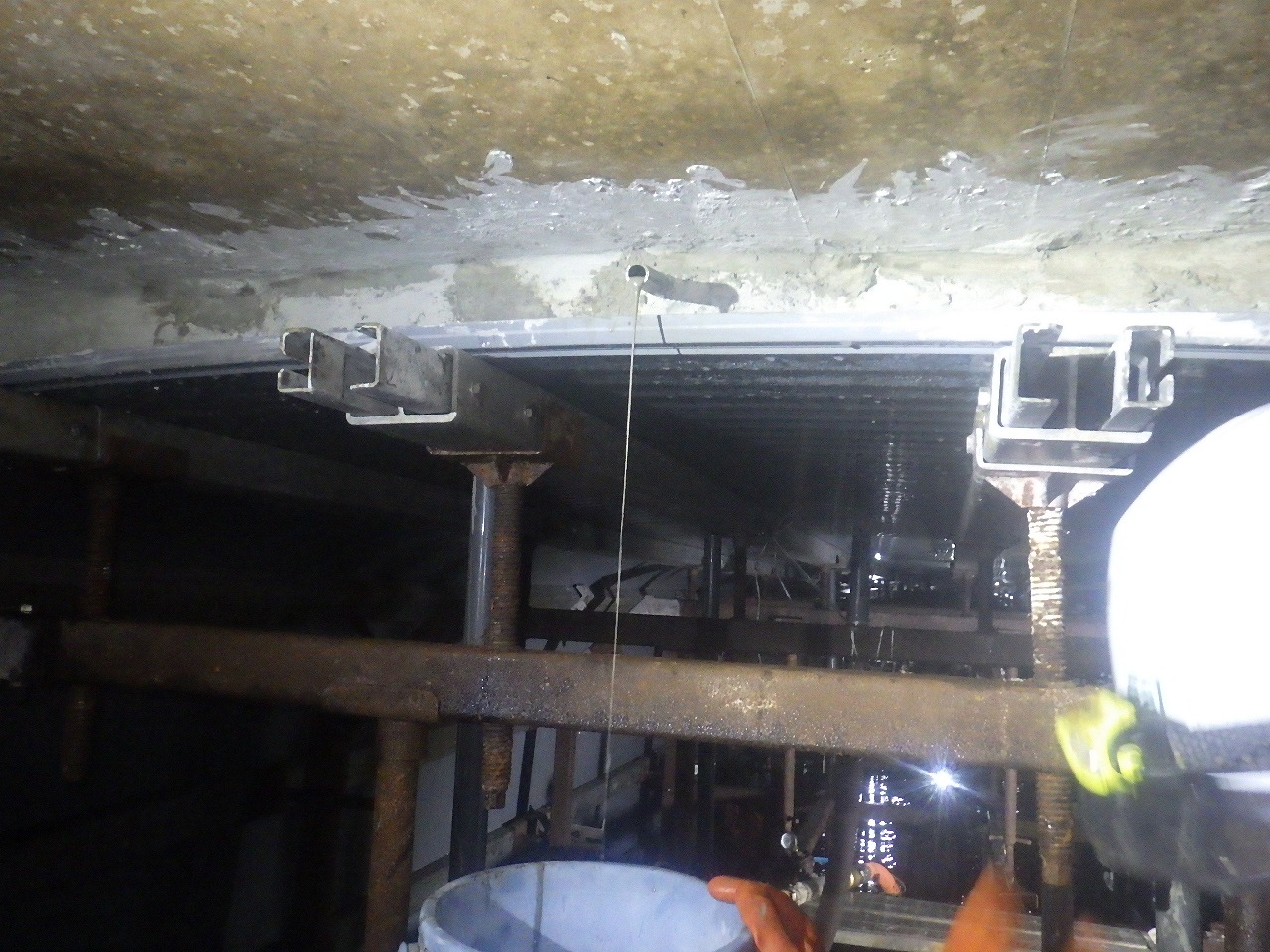

溢流状況

溢流状況

【支保工兼浮上防止工】

支保工兼浮上防止設置作業は、今後の裏込注入作業の際
モルタルの圧力による、更生管の変形や浮き上がりを防ぐための作業です。

支保材搬入状況

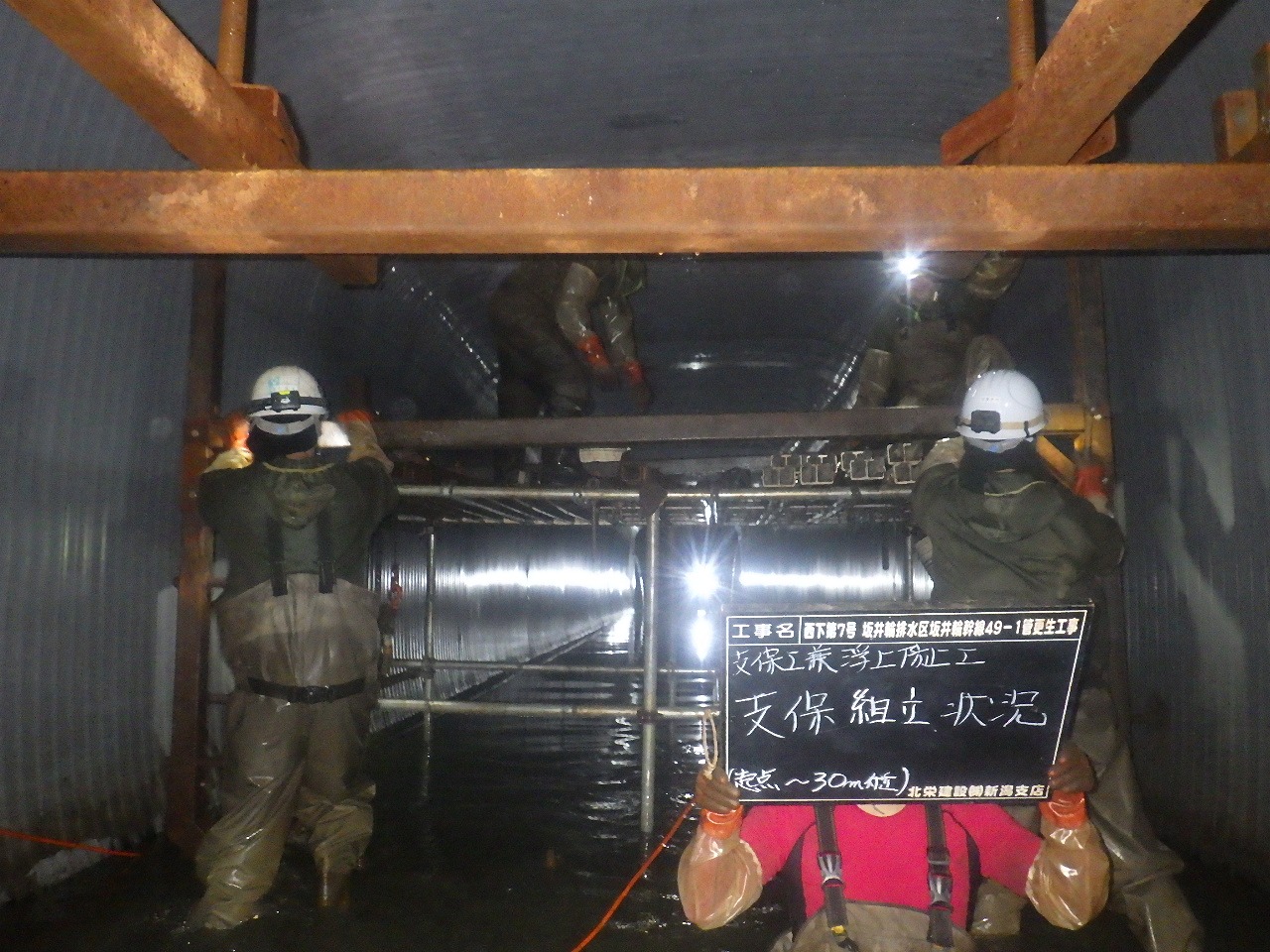

支保組立状況

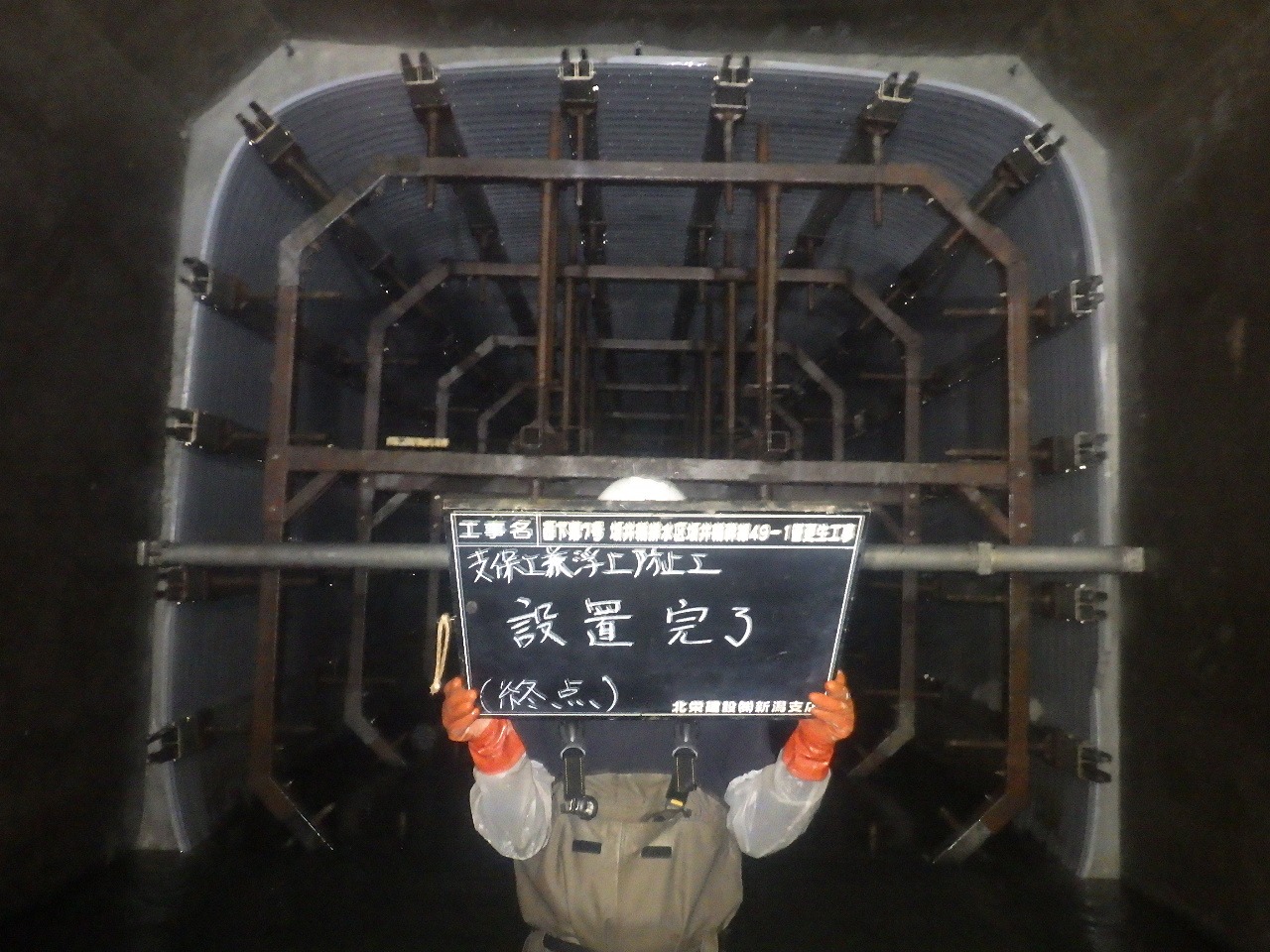

支保工兼浮上防止設置完了

【製管工】

製管機が終点に到達しました。
製管作業が完了したので、製管機を解体し地上へ搬出します。

製管状況(管内)

製管状況(管内)

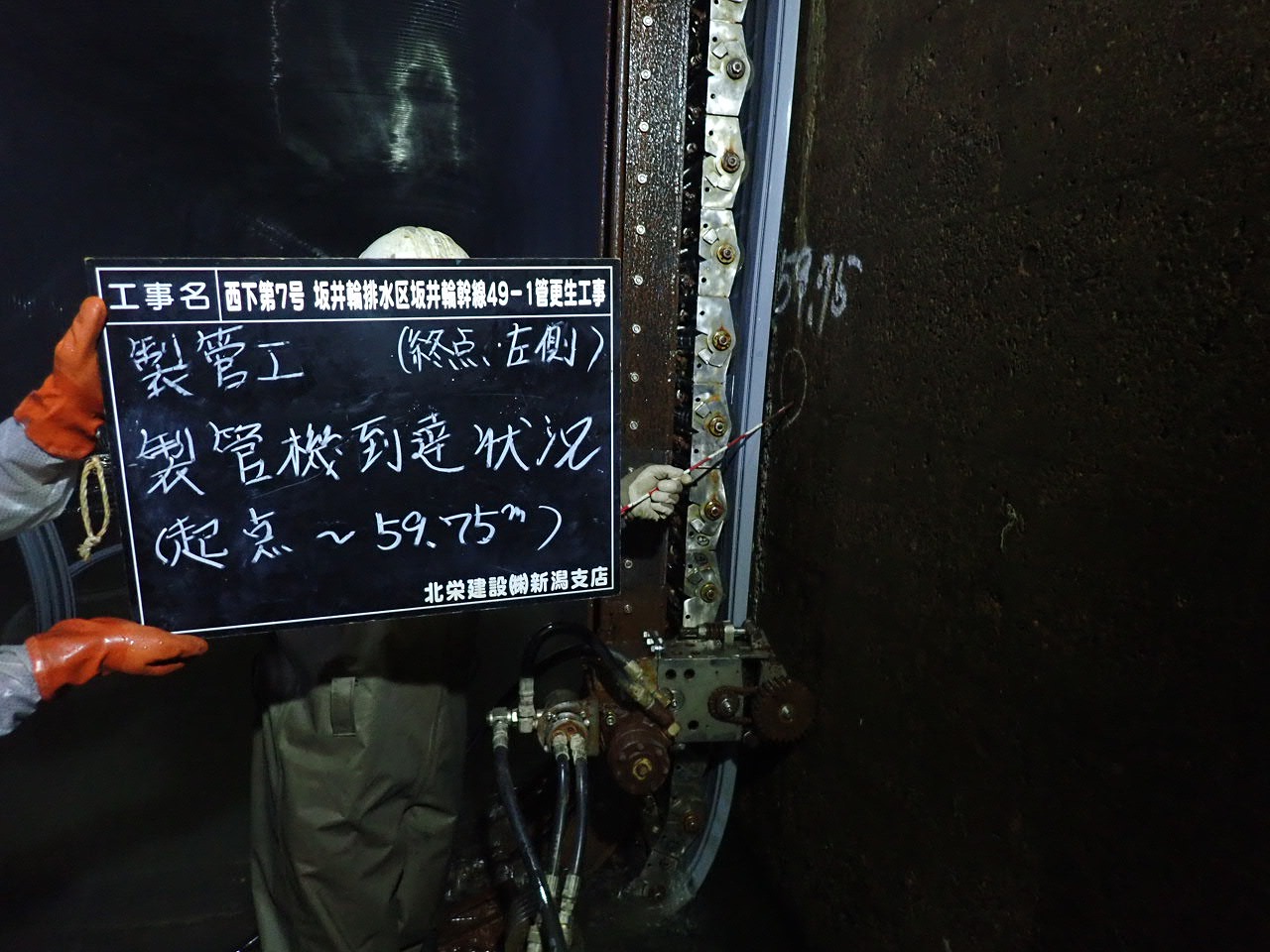

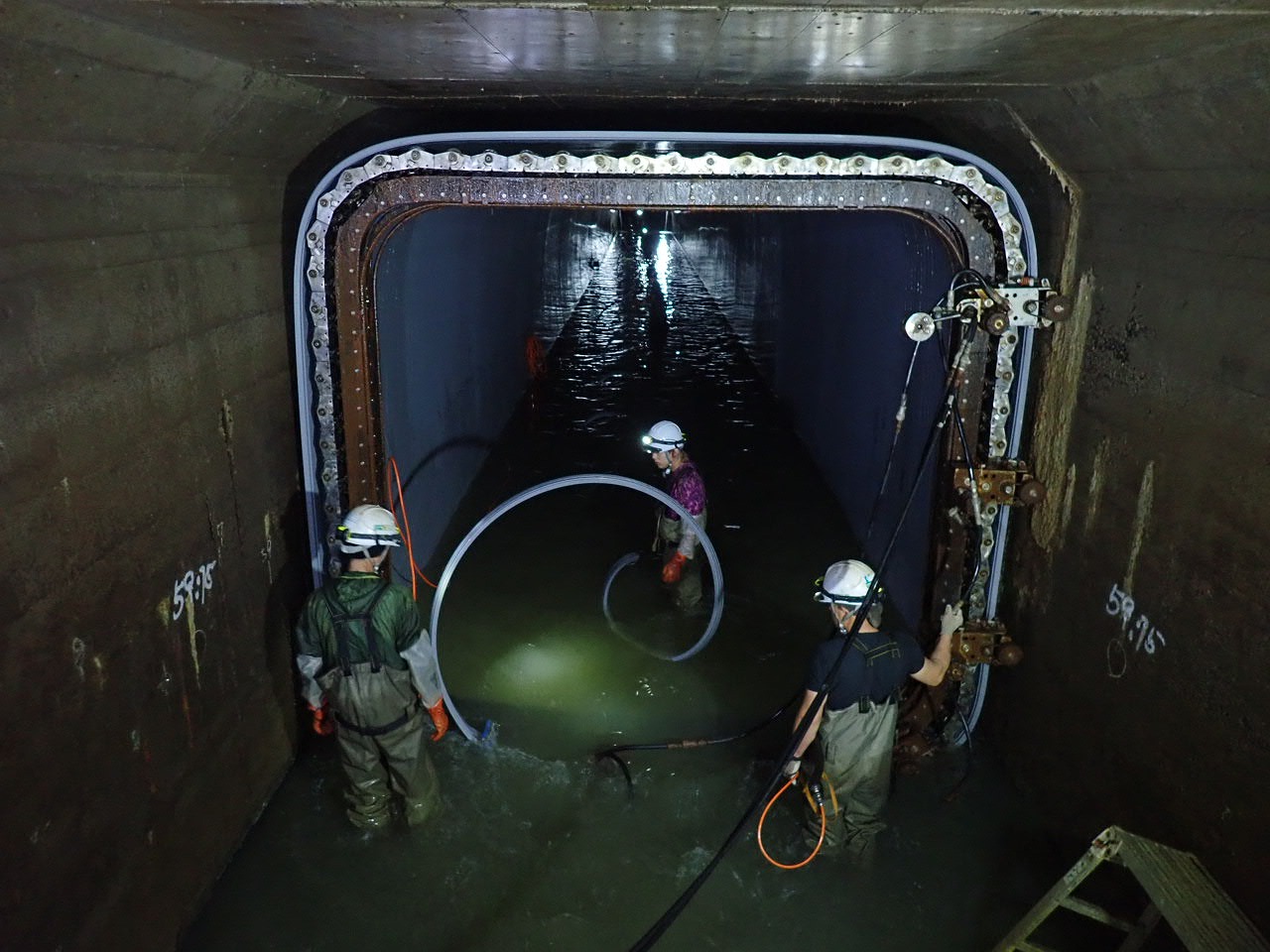

製管機到達状況

【製管工】

新潟市の工事監督員より製管状況及び嵌合状況を確認してもらいました。
引き続き、製管作業を続けていきます。

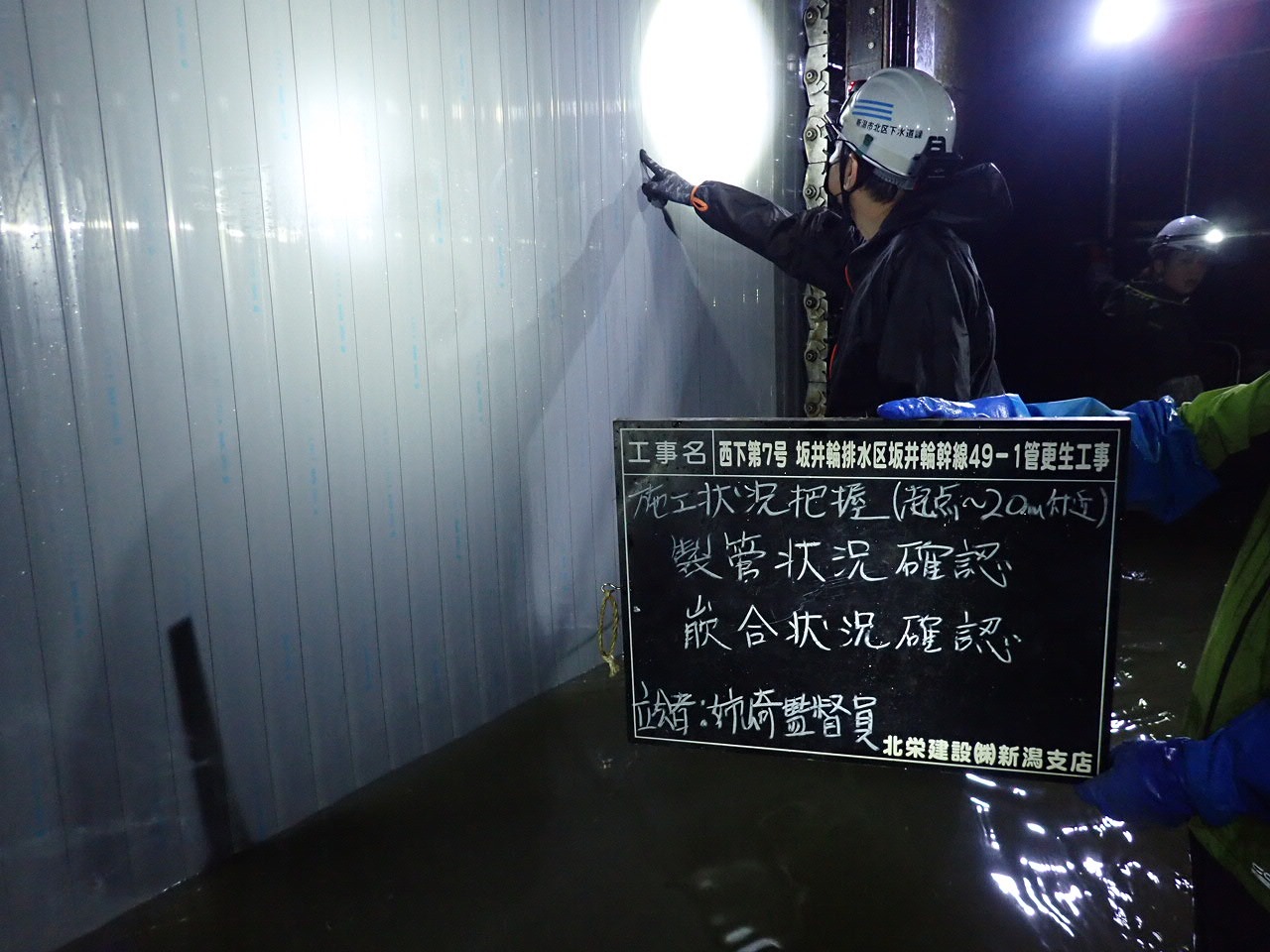

施工状況把握　(製管状況確認)

施工状況把握　(嵌合状況確認)

【製管工】

地上からプロファイル(硬質塩化ビニール樹脂製)の帯を管内に送り込みます。
製管機が自走しながら更生管を形成していきます。

製管状況(地上部)

製管状況(管内)

【管洗浄工】

高圧洗浄車で既設管内の汚れを落としています。
かかる圧は10MPaで放水時は強い反動がきます。
洗浄完了後、新潟市の工事監督員より洗浄の効果を確認してもらいました。

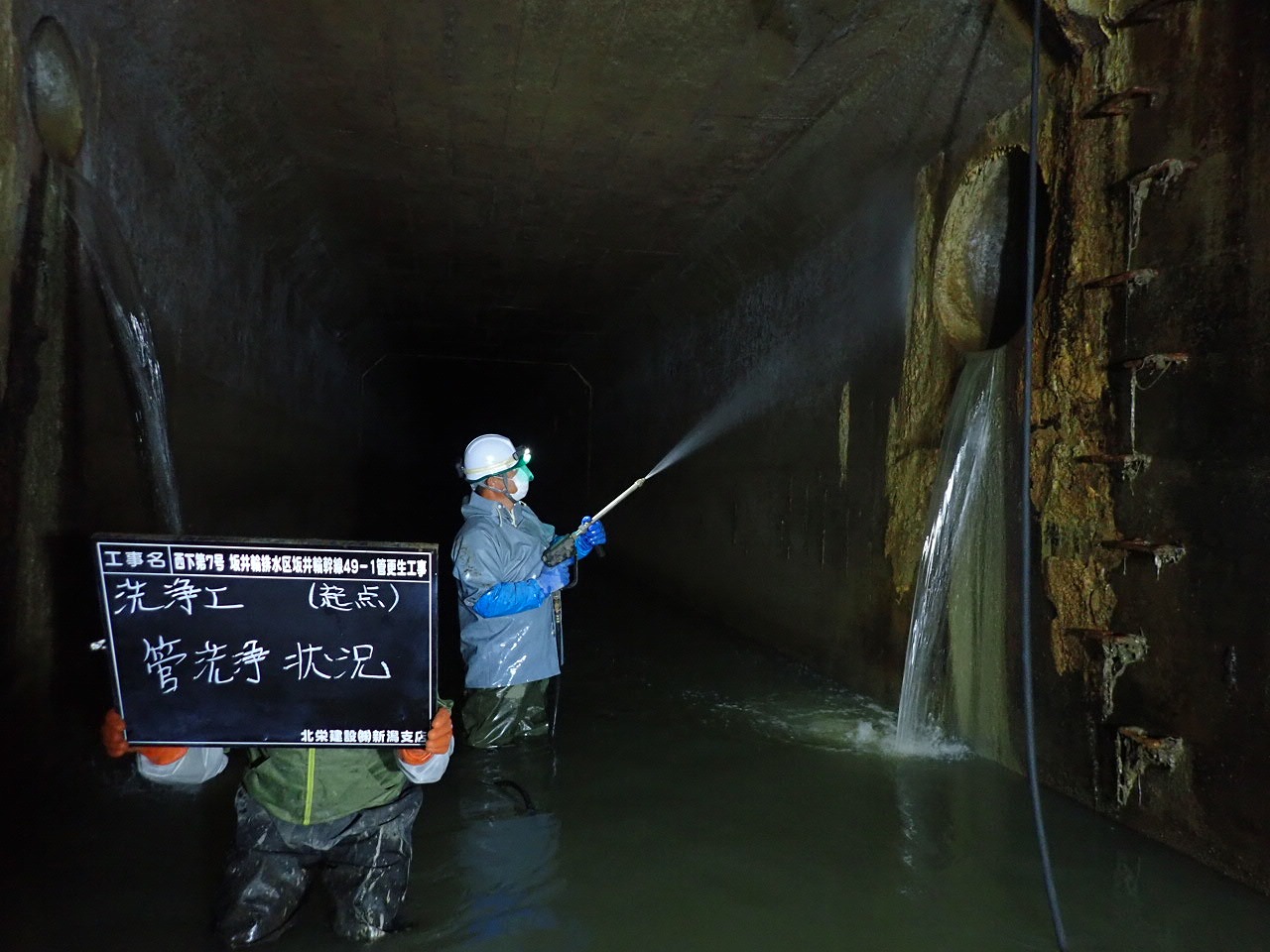

洗浄状況(地上部)

洗浄状況(管内)

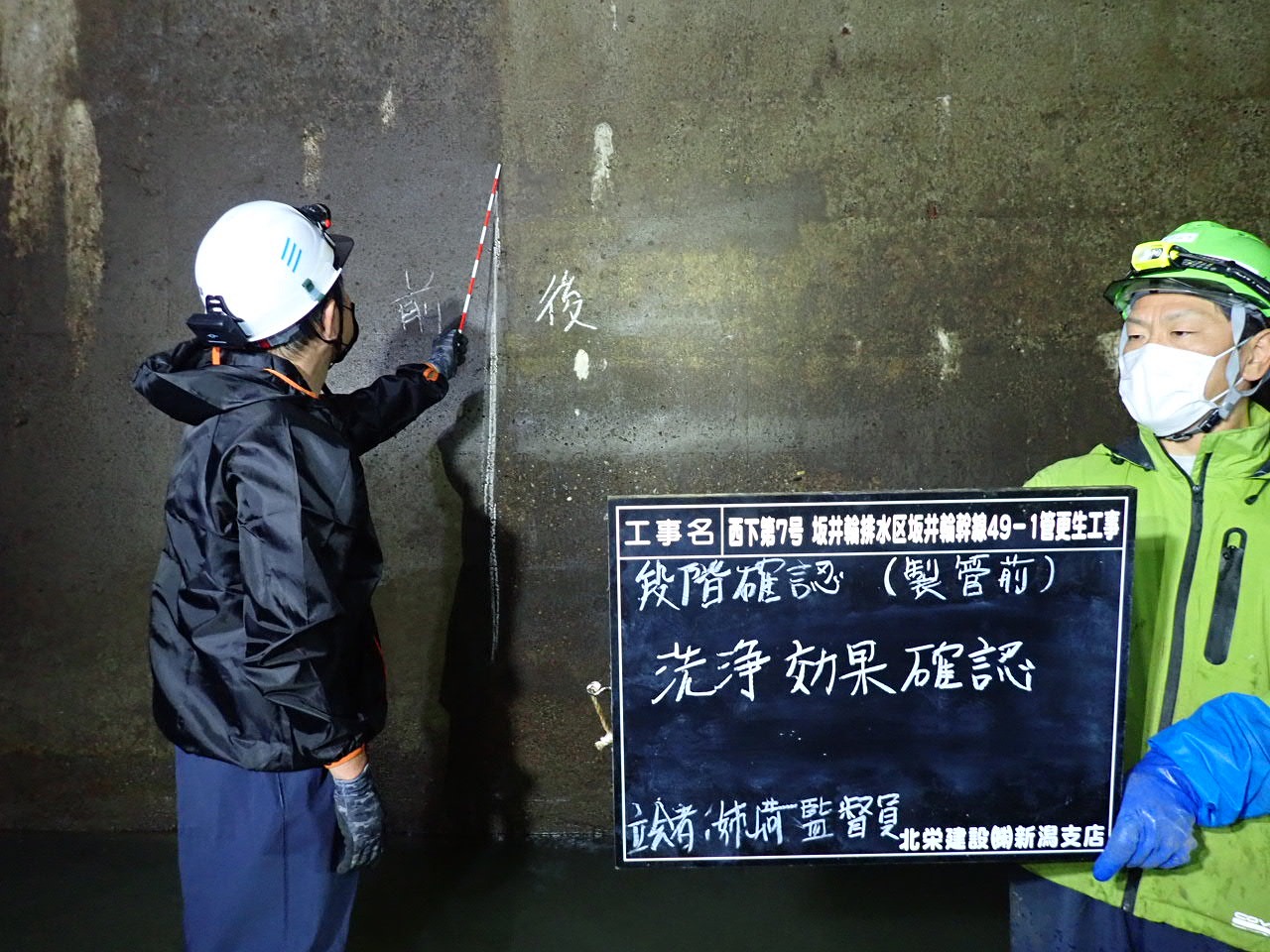

洗浄効果確認
洗浄前(左)　洗浄後(右)

【製管設備工】

製管機は、マンホールから降ろせる大きさに分割し、管内で組み立てます。
製管機の組立が完了しいよいよ製管作業を開始します。

製管機搬入状況

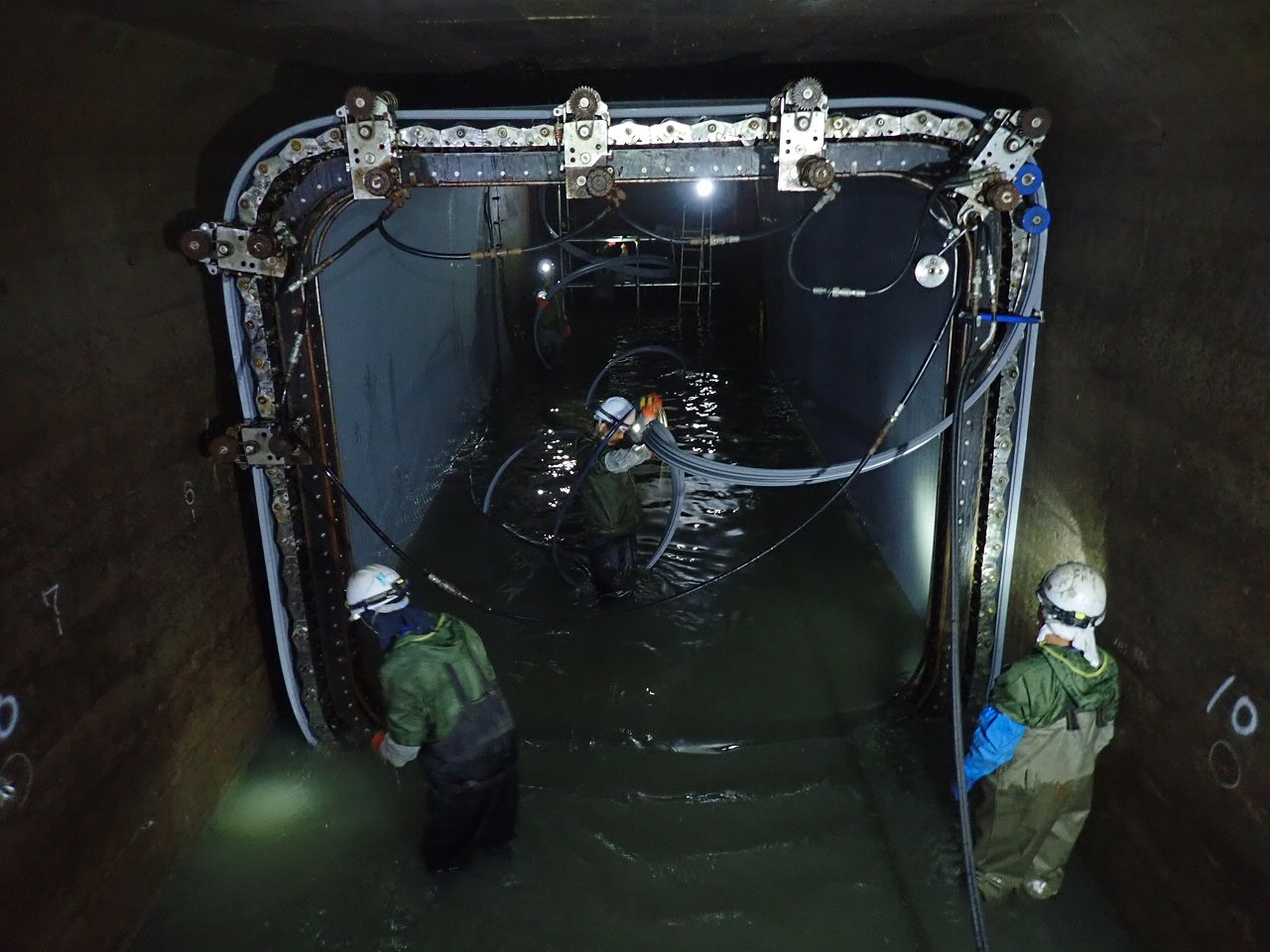

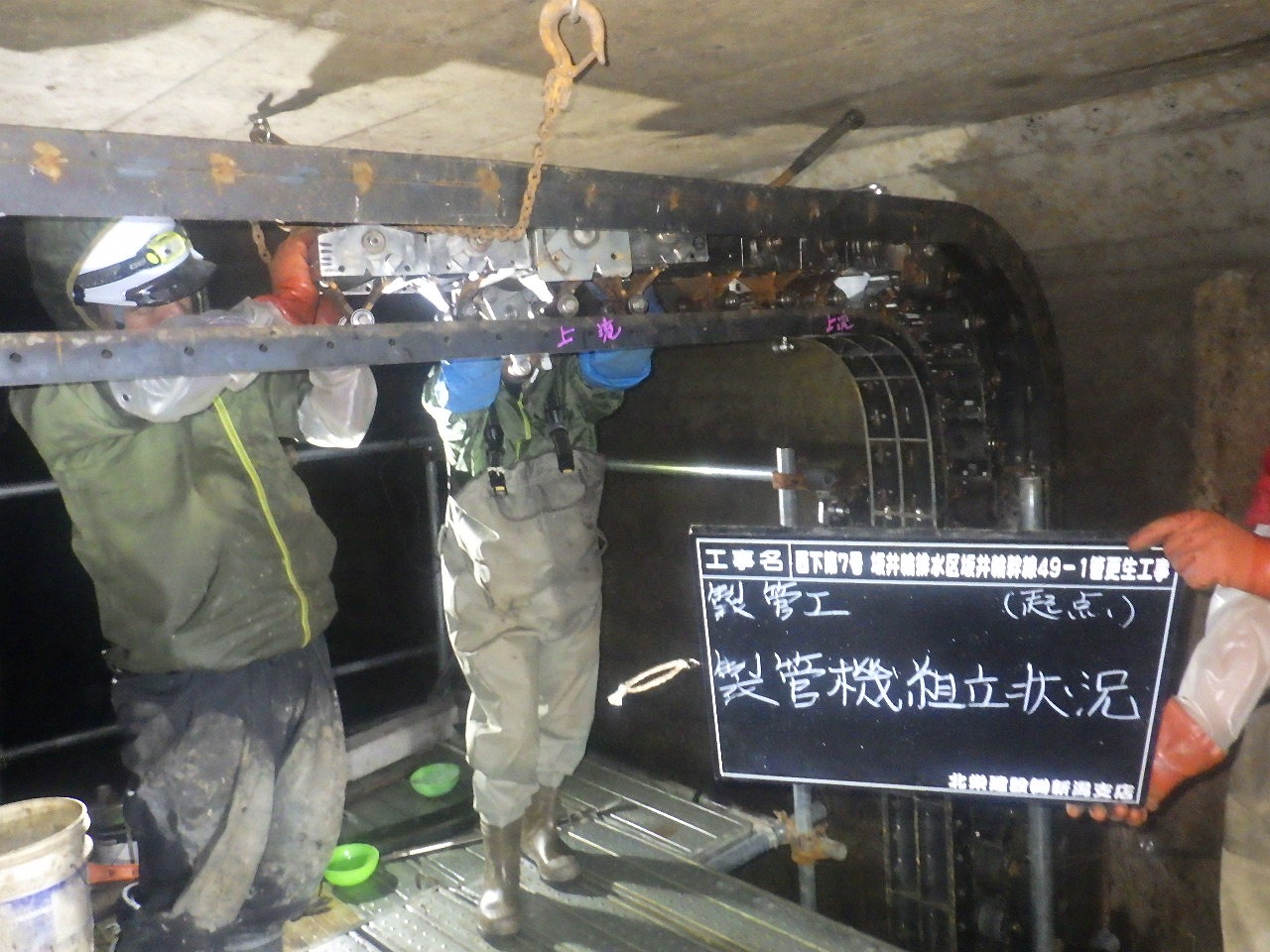

製管機組立状況

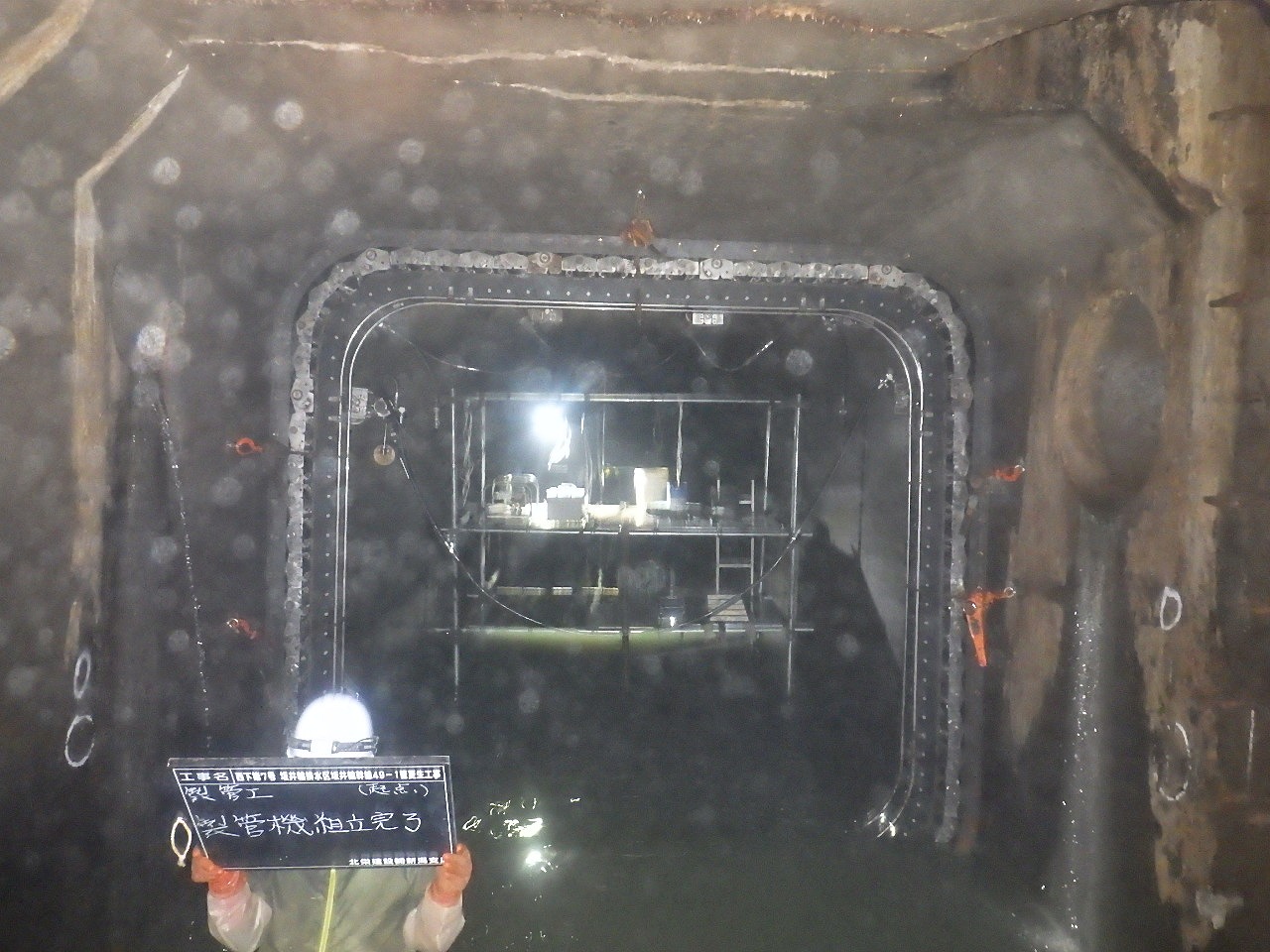

製管機組立完了

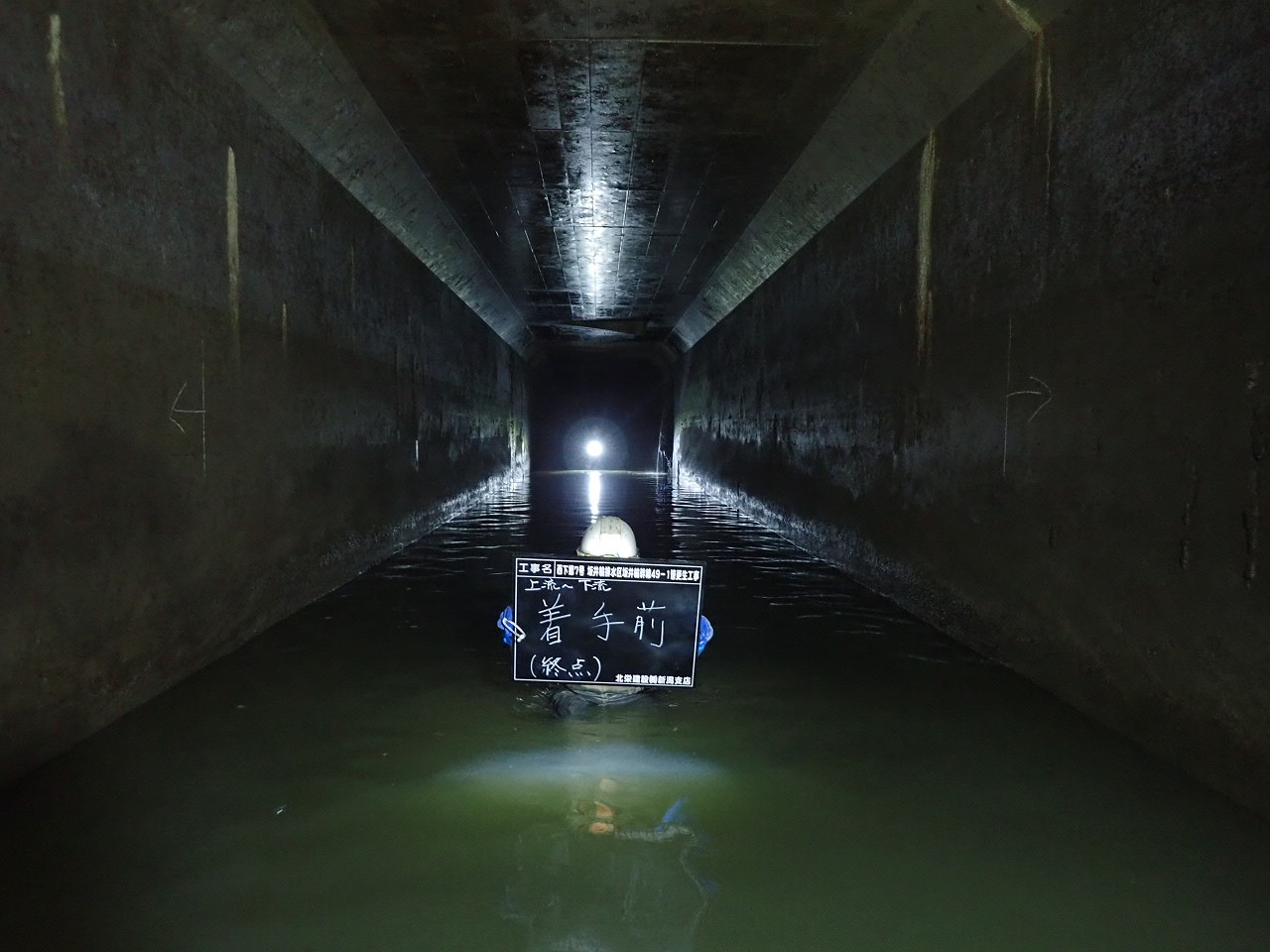

【着手前】

既設管内の着手前の状況です。
これから管更生工事により耐震及び長寿命化対策を行います。

起点

終点

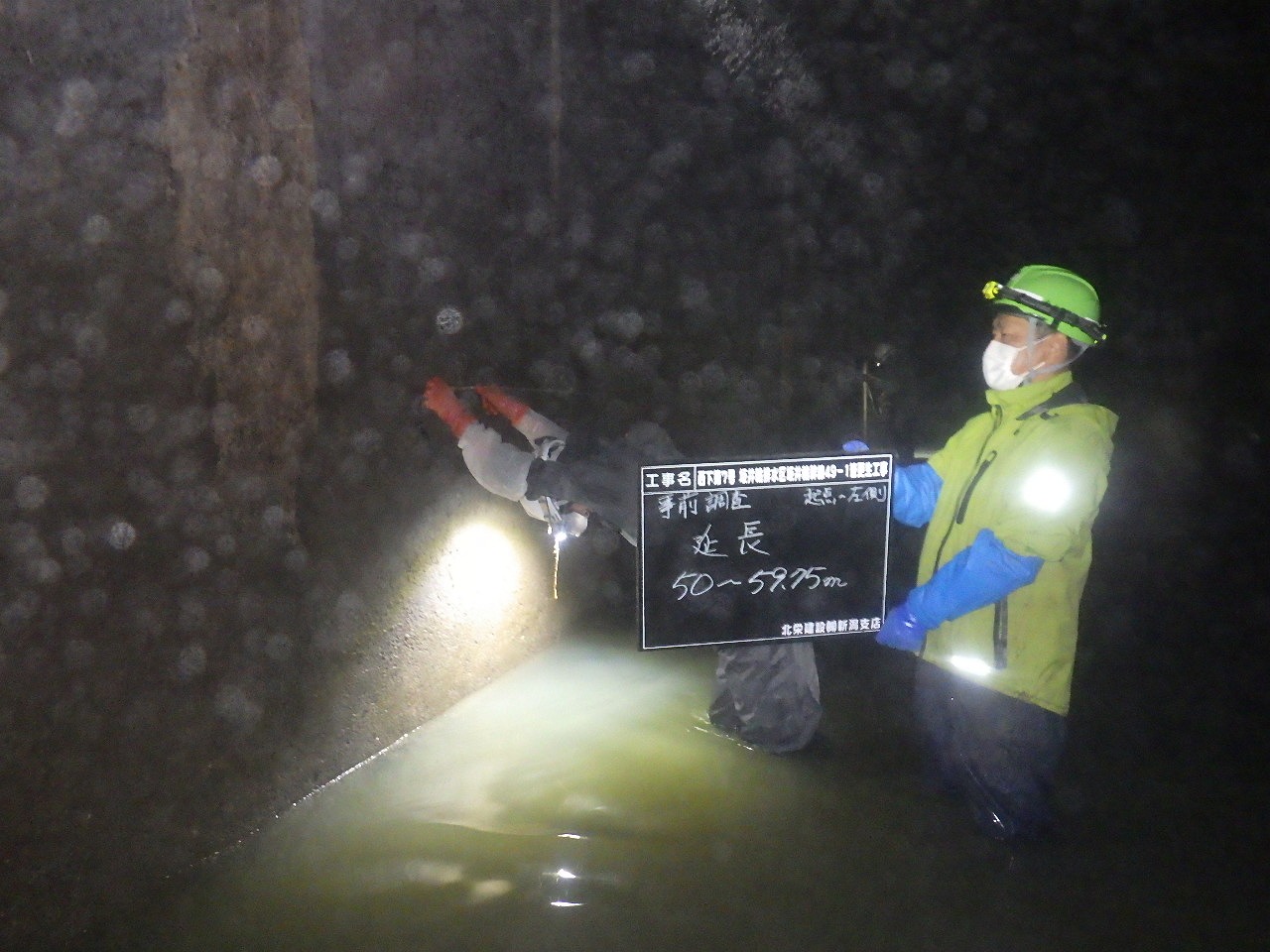

【事前調査】

事前調査作業は、実際に計画どおりに施工できるかどうかを調べる大事な作業です。
なので、既設管の施工延長や内空断面を測定し、施工に支障となる異常個所がないか確認します。
今回の調査では異常箇所は無かった為、本工事に着手します。

現場着手前状況の空撮動画です。
再生ボタンをクリックタップし、動画をご覧ください。
